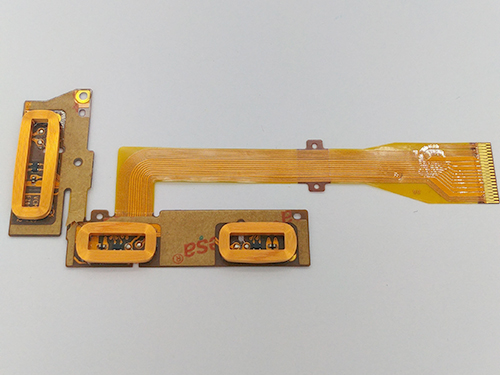

​线圈生产的设计结构原理基于电磁感应与自感现象，通过螺旋形绕制结构实现磁场能量存储与释放，其核心设计要素包括绕制方式、磁芯材料选择及结构参数优化，具体如下：
一、基础结构：螺旋形绕制与电磁感应
螺旋形绕制
线圈由绝缘导线（如漆包线）绕制成螺旋状结构，这是实现电磁感应的基础。当电流通过导线时，螺旋结构使磁场在有限空间内集中叠加，形成强磁场。例如，电感线圈通过增加匝数可显著提升电感量，存储更多磁场能量。
电磁感应原理
根据法拉第电磁感应定律，闭合回路中磁通量变化会激发感应电动势。线圈中电流变化时，自身产生的磁场变化会在线圈两端形成感应电动势，阻碍原电流变化（自感现象）。这一特性使线圈成为高频噪声过滤器，对交流电流呈现高阻抗。
二、核心设计要素
绕制方式
匝数控制：电感量与匝数平方成正比，通过调整匝数可精准匹配应用场景需求。例如，高功率场景需增加匝数以提升储能能力。
绕线密度：紧密绕制可减少线圈间隙，降低漏磁，提升磁场集中度。例如，罗式线圈通过多匝细导线绕制实现高精度电流测量。
分层绕制：大功率线圈采用分层绕制，每层间设置绝缘层，防止层间击穿。例如，工作电压＞22V的交流继电器线圈需增加层间绝缘。
磁芯材料选择
高磁导率材料：铁氧体、铁硅铝等磁芯材料可聚焦磁场，提升电感量。
低损耗材料：在高频或大电流场景中，选择磁导率高且损耗因子低的材料（如铁硅铝磁环电感损耗因子≤0.003），可减少能量损耗。
饱和磁感应强度：材料需具备高饱和磁感应强度（如铁硅铝≥1.2T），避免大电流下磁芯饱和导致性能下降。
结构参数优化
线圈长度与直径比：建议线圈直径为长度的50%-80%，以获得最佳Q值（品质因数），平衡能量存储与损耗。
绝缘设计：采用绝缘漆、胶带或塑料套管包裹绕组，防止导线短路。例如，继电器线圈外层可能包覆抗辐照、阻燃材料以满足特殊需求。
散热结构：通过优化线圈架设计（如薄壁组合结构）或使用高导热材料（如硅钢片），降低温升，提升稳定性。例如，聚酰亚胺-氟46复合薄膜线圈架可改善热传导性能。
三、典型应用场景的设计差异
高频应用（如罗式线圈）
采用非磁性磁芯（如空气或塑料），减少高频下的磁芯损耗。
多匝细导线绕制，通过高匝数补偿低磁导率，实现高精度测量。
大功率应用（如电磁铁、变压器）
选择高饱和磁感应强度材料（如硅钢片），避免磁饱和。
采用分层绕制与层间绝缘，防止高压击穿。
优化散热结构（如大尺寸线圈架），降低温升。
高频噪声滤波（如电源模块）
增加匝数以提升电感量，增强对高频信号的阻碍作用。
选择低损耗磁芯材料（如铁氧体），减少高频下的能量损耗。
