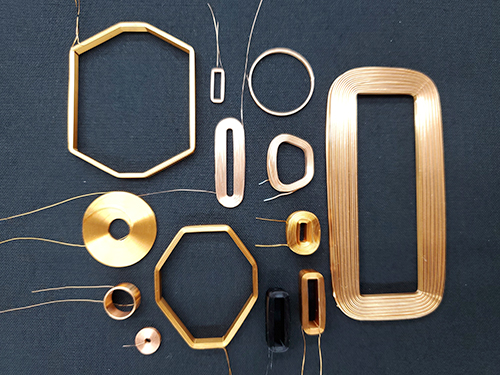

​插件线圈在绕制过程中需进行严格的质量检测，以确保其性能和稳定性满足应用需求，具体检测环节如下：
一、绕制过程检测
匝数准确性检测
目的：匝数错误会影响电磁参数，不利于嵌装。
方法：使用测匝仪或人工计匝，确保匝数与设计要求一致。对于全自动音圈绕线机，匝数控制通常已实现自动化，但仍需定期校验。
绕制一致性检测
目的：控制绕制过程的松紧度、引线长度等，确保每个线圈数据正确。
方法：通过张力控制系统监测绕线张力，避免因张力差异导致线圈参数不一致。对于连续绕制的线圈，需检查每个线圈的尺寸和形状是否符合要求。
线圈形状控制检测
目的：线圈形状必须符合用户需求，否则会影响后期工艺和绝缘性能。
方法：
成型线圈：检查角度准确性，避免嵌装困难或绝缘损伤。
异形线圈：通过后期挤压成型时，需控制挤压力度和方向，确保形状符合要求。
层数控制：避免层数过多导致难以挤压成型，一般先绕制成圆形线圈，再根据需求挤压成其他形状。
二、绝缘性能检测
匝间绝缘检测
目的：确保线圈匝间绝缘良好，避免短路。
方法：
目视检查：检查漆包线绝缘层是否脱落或损伤。
高压测试：使用兆欧表在规定电压下测量匝间绝缘电阻，确保其远大于设计规定的最小值（通常在兆欧姆级别或更高）。
对地绝缘检测
目的：确保线圈与骨架或引脚之间的绝缘可靠，避免漏电。
方法：
目视检查：检查线圈本体与骨架或引脚是否松动、脱落。
高压测试：在绕组与地平面之间施加规定的高压，保持一定时间，检测是否发生击穿或漏电流超标。
三、外观与尺寸检测
外观检测
目的：确保线圈外观完好，无损伤、变形等缺陷。
方法：
目视检查：检查线圈本体是否有脏污、破损、引脚发黑、氧化生锈等现象。
显微镜观测：检查漆包线表面缺陷与绝缘层完整性。
尺寸检测
目的：确保线圈尺寸符合设计要求，避免因尺寸偏差影响嵌装或性能。
方法：
卡尺测量：检查线圈的内径、外径、线宽、线间距等关键尺寸是否在公差范围内。
三坐标测量法：精确测定线圈几何尺寸与形位公差，确保其符合设计要求。
四、电气性能检测
直流电阻检测
目的：确保线圈的直流电阻符合设计要求，避免因电阻异常导致性能下降。
方法：使用万用表或毫欧表测量线圈的直流电阻，与设计值或预期值比较。电阻值异常高可能意味着线宽过窄、铜厚不足、存在虚焊或微开路；电阻值异常低则可能存在短路。
电感量检测
目的：确保线圈的电感量符合设计要求，避免因电感量偏差影响电路性能。
方法：使用LCR表在指定的测试频率下测量线圈的电感量，确保测试频率接近其工作频率（因为电感量通常随频率变化）。测量值与设计目标值对比，检查是否在允许的公差范围内。
Q值检测
目的：评估线圈的品质因数，确保其损耗在可接受范围内。
方法：使用LCR表测量线圈在目标频率下的Q值。Q值过低可能意味着线圈损耗过大（电阻过大、磁芯损耗过大、高频效应显著）。
自谐振频率检测
目的：确保线圈的自谐振频率高于工作频率，避免谐振导致的性能下降。
方法：使用网络分析仪测量线圈的阻抗频率特性，找到阻抗峰值点对应的频率即为自谐振频率。工作频率应远低于自谐振频率。
五、环境适应性检测
耐湿热性能检测
目的：评估线圈在潮湿高温环境下的稳定性，确保其能在恶劣环境下正常工作。
方法：进行湿热循环试验，模拟实际工况下的潮湿高温环境，检查线圈的绝缘性能、电气性能等是否发生变化。
振动与冲击耐受性检测
目的：评估线圈在振动和冲击环境下的耐久性，确保其能在机械振动较大的环境中正常工作。
方法：使用振动试验系统对线圈进行振动和冲击试验，检查其结构是否松动、绝缘是否破损等。
电磁兼容性检测
目的：评估线圈在电磁环境中的抗干扰能力，确保其不会对其他设备产生干扰，也不会受到其他设备的干扰。
方法：进行电磁兼容性（EMC）测试，包括辐射发射测试、传导发射测试、辐射抗扰度测试、传导抗扰度测试等。
