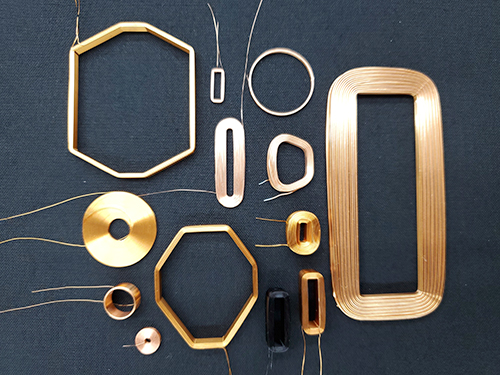

​在高频环境下，空心线圈不会存在磁芯损耗，因为其核心结构中不包含任何磁性材料（如铁氧体、铁粉芯、非晶/纳米晶合金等）。以下是详细解释：
1. 磁芯损耗的来源
磁芯损耗（Core Loss）主要由三部分组成：
磁滞损耗：磁性材料在交变磁场中反复磁化时，磁畴方向不断翻转导致的能量损耗。
涡流损耗：交变磁场在磁性材料内部感应出涡流，电流通过材料电阻产生热量。
剩余损耗：与磁性材料的微观结构相关，通常在高频下显著（如磁后效损耗）。
关键点：这些损耗均依赖于磁性材料的存在。若线圈为空心结构（即无磁芯），则上述损耗机制均不适用。
2. 空心线圈的损耗机制
在高频环境下，空心线圈的损耗主要来源于：
导线损耗（铜损）：
交变电流通过导线时，因导线电阻产生热量。
高频下电流分布不均匀（集肤效应），导致有效电阻增加，损耗进一步增大。
邻近效应损耗：
多股导线并绕时，高频电流在相邻导线间产生相互感应，导致电流密度分布不均，增加损耗。
辐射损耗：
高频线圈可能作为天线向外辐射电磁波，导致能量损失（但通常较小，可通过合理设计抑制）。
对比：空心线圈的损耗完全由导线特性决定，与磁性材料无关。
3. 高频应用中空心线圈的优势
无磁芯损耗：在MHz至GHz频段，磁芯材料（如铁氧体）的涡流损耗和磁滞损耗会显著增加，而空心线圈无此问题。
高Q值：Q值（品质因数）反映线圈的能量存储与损耗之比。空心线圈因损耗低，Q值通常较高，适合谐振电路和滤波器。
线性度好：电感量不随电流变化（无磁饱和），适合需要稳定电感的场景。
高频响应快：无磁芯的惯性效应，响应速度更快。
4. 实际应用中的注意事项
电感量限制：空心线圈的电感量通常较小（因无磁芯增强磁场），需通过增加匝数或尺寸补偿。
寄生电容：高频下线圈匝间电容可能影响性能，需优化绕制工艺（如分段绕制）减少寄生效应。
散热设计：虽无磁芯损耗，但导线损耗在高频下可能显著，需考虑散热（如增大导线截面积、使用散热材料）。
5. 典型应用场景
射频（RF）电路：如天线匹配网络、滤波器、振荡器等。
无线充电：高频谐振式无线充电系统中，发射/接收线圈常采用空心结构。
医疗成像：如MRI（核磁共振成像）中的梯度线圈，需高频且低损耗。
电力电子：高频开关电源中的电感器（如DC-DC转换器），部分设计采用空心线圈以减少损耗。
