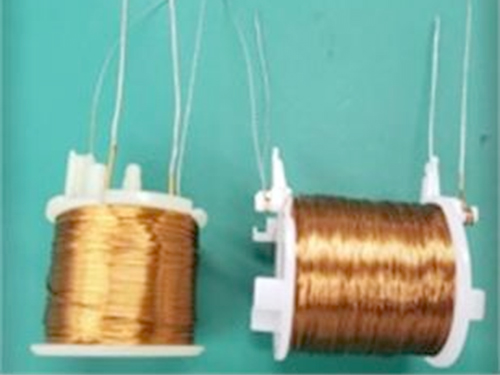

​在绕制空心线圈时，需综合考虑材料选择、绕制工艺、结构稳定性、电气性能及安全规范等多方面因素，以确保线圈的性能和可靠性。以下是具体注意事项及详细说明：
一、材料选择与准备
导线选择
导电性：优先选用铜线（如漆包铜线），因其电阻率低、损耗小；铝线成本低但导电性稍差，适用于低功率场景。
绝缘层：确保导线表面绝缘层完整（如漆包线的漆膜），避免绕制过程中破损导致短路。
线径匹配：根据电流大小选择线径，大电流需粗线以减少发热（如功率电感常用直径0.5mm以上铜线）。
骨架材料
非磁性：选用塑料（如PVC、尼龙）、陶瓷或玻璃纤维等非磁性材料，避免影响磁场分布。
机械强度：骨架需能承受绕制张力，防止变形（如厚壁塑料管或定制3D打印骨架）。
尺寸精度：骨架外径与线圈内径需匹配，避免绕制后松动或过紧。
辅助材料
绝缘胶带/热缩管：用于层间绝缘或端部固定。
胶水：如环氧树脂，用于固定线圈形状（需选择低收缩率、耐高温型号）。
标记工具：如标签纸或记号笔，用于标注绕制方向、匝数等。
二、绕制工艺控制
绕制方向与张力
方向一致：所有匝数需沿同一方向绕制（如顺时针或逆时针），避免磁场抵消。
均匀张力：保持导线张力恒定，防止松紧不一导致电感量波动（可使用绕线机或手动控制）。
层间排列：每层导线需紧密排列，减少间隙，避免寄生电容增加。
匝数与层数
精确计数：使用计数器或标记每层起始/结束位置，确保匝数准确（如电感量与匝数平方成正比）。
层间绝缘：多层绕制时，需在层间垫绝缘纸或涂绝缘胶，防止高压击穿（如高压线圈需多层绝缘）。
分段绕制：对于大电感量线圈，可分段绕制后串联，便于控制分布电容。
端部处理
固定引线：绕制完成后，用胶水或热缩管固定引线，防止松动或短路。
去漆处理：若需焊接引线，需刮去端部漆膜（或使用化学去漆剂），确保接触良好。
标记极性：对于有极性要求的线圈（如脉冲变压器），需标注同名端。
三、结构稳定性优化
骨架加固
增加壁厚：对于大尺寸线圈，选用厚壁骨架或内部填充支撑材料（如泡沫）。
外部固定：用扎带或胶带将线圈绑在骨架上，防止振动导致变形。
环氧灌封：对高频或高振动环境，可用环氧树脂灌封线圈，提高机械强度和散热性能。
散热设计
增大表面积：采用扁平绕法或增加线圈高度，提高散热效率。
通风孔：在骨架上开槽或孔，促进空气流通（适用于大功率线圈）。
导热材料：在线圈与散热片间涂导热硅脂，降低热阻。
四、电气性能测试与调整
电感量测量
使用LCR表：在目标频率下测量电感量，与理论值对比（误差通常需控制在±5%以内）。
调整匝数：若电感量不足，可增加匝数；若过大，可减少匝数或改变绕制密度。
Q值优化
降低损耗：选用低电阻导线、减少层间电容（如采用分段绕制）。
频率匹配：Q值与频率相关，需在目标频段内测试（如射频线圈需在GHz频段测试）。
耐压测试
高压线圈：逐步施加电压至额定值，观察是否击穿（需符合安全标准，如IEC 60950）。
绝缘电阻：用兆欧表测量线圈与骨架间绝缘电阻（通常需>100MΩ）。
五、安全与规范要求
高压防护
绝缘距离：高压线圈需保持足够爬电距离（如IEC 60664-1标准）。
屏蔽设计：对电磁干扰敏感场景，可加装金属屏蔽罩（需接地）。
环保合规
材料选择：避免使用含铅、汞等有害物质的材料（符合RoHS指令）。
废弃处理：报废线圈需按电子废弃物规范回收（如拆解铜线与塑料骨架）。
标识与文档
参数标签：标注电感量、额定电流、工作频率等关键参数。
绕制记录：记录导线型号、匝数、测试数据等，便于追溯与复现。
