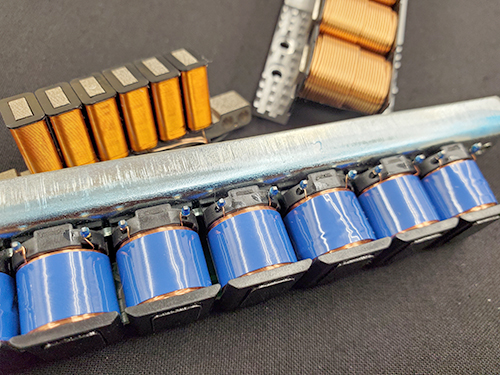

​空心线圈的尺寸与封装要求需根据其应用场景、性能需求及制造工艺综合确定，以下从关键参数、封装类型、设计原则三个维度展开分析：
一、关键尺寸参数
内径（ID）与外径（OD）
内径：决定线圈可容纳的磁芯或穿线空间（空心线圈通常无磁芯，但需考虑安装结构）。
微型应用（如TWS耳机）：内径可小至0.2mm，采用超细导线绕制。
工业传感器：内径可能达10mm以上，以适应大电流或机械安装需求。
外径：受封装尺寸限制，需与PCB布局或设备空间匹配。
贴片式封装（如0603）：外径通常≤1.6mm。
插件式封装：外径可能超过10mm，需预留散热空间。
线径（Wire Diameter）
影响电流承载能力与高频特性：
细线（如φ0.02mm）：用于高频信号（GHz级），但额定电流低（通常<100mA）。
粗线（如φ0.5mm）：适用于大电流（数A至数十A），但高频损耗增加。
需平衡电流需求与Q值（品质因数），例如射频电路优先选择细线以降低损耗。
匝数（Turns）
匝数过多会导致分布电容增加，降低自谐振频率（SRF），需根据工作频段优化。
高度（Height）与长度（Length）
高度影响线圈的垂直空间占用，需与PCB层高或设备结构兼容。
长度（轴向尺寸）决定线圈的电感量与分布参数，长线圈可能引入寄生电感。
二、封装类型与要求
贴片式封装（SMD）
常见规格：0201、0402、0603、0805、1206（尺寸依次增大）。
要求：
尺寸精度：±0.05mm以内，确保自动化贴装成功率。
端头镀层：采用锡铅合金或无铅镀层（如SnAgCu），满足RoHS标准。
耐温性：需通过回流焊高温测试（如260℃/10秒）。
应用：消费电子（手机、可穿戴设备）、射频模块（Wi-Fi、蓝牙）。
插件式封装（THT）
类型：轴向引脚、径向引脚、SMT兼容插件。
要求：
引脚强度：弯曲耐久性≥3次（90°弯曲不断裂）。
爬电距离：引脚间距需符合安全标准（如IEC 60335-1）。
应用：工业电源、汽车电子（需满足AEC-Q200标准）。
柔性封装
结构：采用FPC（柔性电路板）或薄膜工艺绕制线圈。
要求：
弯曲半径：zui小弯曲半径≤1mm，适应曲面安装。
绝缘性能：耐电压≥500V AC，避免短路风险。
应用：可穿戴设备（智能手表、AR眼镜）、医疗传感器（如植入式线圈）。
环形封装（Rogowski Coil）
结构：柔性或硬性环形设计，用于非接触式电流测量。
要求：
开口尺寸：可调节以适应不同导体直径（如φ5mm至φ50mm）。
相位误差：<±0.1°，确保测量精度。
应用：电力监测、电动汽车充电桩。
三、设计原则与优化方向
尺寸与性能平衡
高频应用：优先缩小尺寸（如0201封装），但需验证SRF是否满足工作频段。
大电流应用：增大线径与匝间距，但可能牺牲电感量密度。
封装与散热
高功率场景：选择插件式或带散热片的封装，如TO-220封装线圈。
密闭环境：采用灌封工艺（如环氧树脂）提高防潮与抗震性能。
自动化生产兼容性
贴片式：需控制焊盘尺寸与间距，匹配高速贴片机精度（±0.03mm）。
插件式：引脚长度需统一，避免插装时倾斜或短路。
