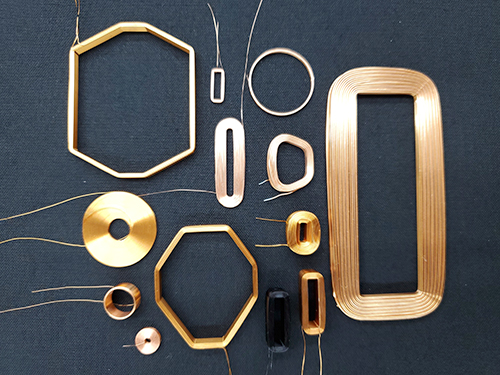

​线圈生产覆盖电感、变压器、电机定子线圈通用管控逻辑，从源头到出货全节点防不良，重点解决短路、电感偏差、断线、耐压不良、虚焊五大高频缺陷。
一、来料质量控制（源头拦截，占不良 70% 根源）
漆包铜线 / 扁线 / 利兹线检验
必检项目：
1. 线径公差、漆膜外观（无划伤、针孔、露铜）；
2. 伸长率、柔软度，细线禁止拉伸超标；
3. 耐压漆膜测试，杜绝破皮线材上线；
4. 利兹线检查股线无断丝、绞线均匀。
管控要求：每卷线材抽测，不合格整卷隔离退回，严禁混料。
骨架 / 定子铁芯
1. 外观：槽口、定位柱无毛刺、裂纹、缺料，毛刺极易刮破漆皮匝间短路；
2. 尺寸：槽宽、高度、同轴度、引脚间距，变形骨架会排线乱、匝数不准；
3. 耐温、绝缘性能，高温产品核对材质（PBT / 电木）。
辅材（绝缘膜、胶带、磁芯、端子、胶水、漆）
- 绝缘膜：厚度均匀、无针孔，耐电压匹配产品规格；
- 磁芯：电感初始值、气隙面平整无掉粉；
- 环氧树脂 / 绝缘漆：保质期管控，过期禁用；
- 端子引脚：可焊性抽检，氧化、镀层脱落隔离。
来料防混料机制
物料分区摆放、物料卡标识规格型号，换料前首件确认，线上禁止两种线材 / 骨架混用。
二、绕线工序核心质量管控（决定电感、排线、匝间绝缘）
张力管控（重中之重）
- 细线 0.03–0.2mm：低张力闭环控制，张力波动 ±0.05N 内；张力过大拉细铜线、漆膜开裂；张力过小排线松散、电感漂移。
- 扁线、粗铜线：加装阻尼缓冲，避免线材拉伸变形。
每日开班校准张力器，更换线材后重新校准。
排线与导线治具管控
1. 过线器全部使用陶瓷材质，禁止金属导针，防止刮漆；每日清理粉尘铜屑；
2. 排线导轨、X/Y 轴定期校正，保证每层紧密无重叠、无跳线；
3. 多层绕组每层垫绝缘薄膜，初次级强制隔离，杜绝层间击穿。
匝数管控
1. 绕线机编码器每日清零校准，每班首件人工核对匝数；
2. 出现少匝 / 多匝立即停机，检查编码器、断线感应传感器；
3. 首尾线头 UV 胶 / 热熔胶固定，转运防松脱跳线。
设备防振动、工装精度
骨架定位芯轴跳动≤0.01mm，跳动超标更换治具；机床地脚加固减震，振动会造成排线紊乱、漆膜磨损。
三、剥线、焊接工序质量控制（开路、虚焊、断线高发）
1. 剥漆优先激光剥 / 恒温热剥，禁止刀片硬刮，避免铜芯变细、隐性断线；
2. 焊接时间标准化：≤2 秒，高温长时间灼烧引线根部漆膜，冷热循环后易断裂；
3. 焊点标准：饱满、无虚焊、堆锡、铜丝外露氧化；焊后清洗残留助焊剂，防止腐蚀断线；
4. 引线根部增加缓冲折弯，减少拉扯应力，焊点处点胶加固；
5. 冷压端子需确认压接到位，拉力测试抽检不脱落。
四、绝缘处理工序管控（浸漆 / 灌封 / 包胶带，管控耐压）
胶带缠绕
层数标准化，端部全包，缝隙无裸露铜线；层间不得漏包。
真空浸漆
1. 浸前预热去除线圈水汽；
2. 真空度、浸漆时间、烘干温度曲线固化 SOP，参数不可随意更改；
3. 杜绝烘干不足，绝缘电阻偏低、受潮耐压不良；烘干过度漆膜开裂。
环氧真空灌封
AB 胶配比精准搅拌，阶梯抽真空消除气泡；气泡会造成局部耐压击穿；
固化温度、时长严格执行，未完全固化不得流转下一工序。
五、装配磁芯 / 屏蔽管控（电感、EMI 不良来源）
1. 磁芯贴合面无尘无铁屑粉尘，粉尘增大磁阻、电感偏低；
2. 气隙垫片规格统一，垫片厚度错料直接导致电感超差；垫片单独分类存放；
3. 屏蔽铜箔单点接地，杜绝多点接地干扰；装配力度均匀，防止压伤线圈绝缘。
六、制程检验分层管控（首件、巡检、末件三检制）
首件检验（换料、换模、换机型、调机必做）
全项目检测：匝数、排线外观、直流电阻、电感、匝间耐压，合格方可量产，首件留样留存。
巡回检验（IPQC）
每小时抽检：
- 绕线：排线、张力、线头固定；
- 焊接：焊点、引线强度；
- 绝缘：胶带层数、浸漆外观；
记录巡检报表，发现不良立即停机调机。
末件核对
批次完工后与首件对比，确认参数无漂移，防止批量尾部不良。
关键 100% 全检工位（不可抽检）
1. LCR 电桥测电感、直流电阻；
2. 匝间冲击耐压测试（隐性匝间短路唯一检测手段）；
3. 工频耐压 AC 高压测试；
任何一项不良直接分流隔离，严禁流入下工序。
七、设备与工装日常品质维护（稳定一致性基础）
1. 每日保养：清洁过线器、导轨、焊锡头、真空机腔体；
2. 周保养：校准张力、匝数编码器、焊机温度、高压测试仪；
3. 月校验：齿轮、排线伺服、治具芯轴跳动，磨损超差报废；
4. 计量仪器（LCR、耐压仪、卡尺）外校，贴有效校验标签，过期停用。
八、环境与防静电控制（绝缘、线材氧化关键）
1. 车间恒温 20±5℃，湿度 40%–60%；高湿线圈吸水，耐压不合格；干燥环境静电击穿漆膜；
2. 全线防静电：防静电手环、防静电台面、周转盒、离子风机；
3. 禁止徒手直接触碰铜线、漆包绕组，手上油脂腐蚀漆膜；
4. 车间防尘，减少铁屑粉尘刮伤线材。
九、不良品闭环管控（防止重复不良）
1. 不良分区放置，标识不良类型（短路、电感超差、断线、虚焊）；
2. 每日统计不良柏拉图，定位 Top1 不良（如匝间短路）；
3. 重复出现同一不良执行 8D 改善：
短期围堵→根本原因分析→改善对策→验证效果→标准化 SOP；
4. 不良返工规范：不可二次刮伤漆膜，返工后重新全电气测试。
十、成品出厂可靠性抽检（提前暴露隐性缺陷）
按批次抽样做可靠性测试，每 2000pcs 抽 5–10pcs：
1. 高低温循环（-40℃~125℃）；
2. 湿热老化、振动测试；
3. 温升负载测试；
测试不合格该批次加严全检，同步优化工艺。
