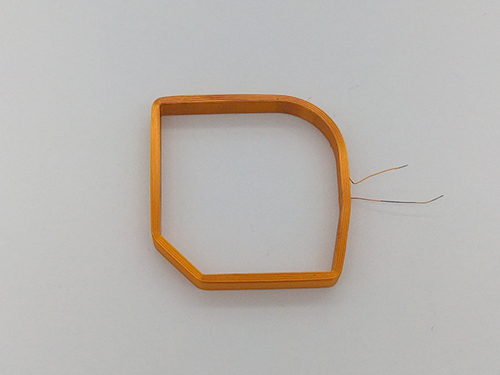

​空心线圈没有磁芯，烧毁几乎都是铜损耗过大发热累积、绝缘损坏、趋肤效应、装配散热差导致；不存在磁芯饱和发热，但导线本身会持续发热，温度超过漆包线耐温等级，漆膜融化短路烧毁。
一、主要原因分类
1、电流超过导线载流量（常见）
空心线圈只有铜线，损耗 = I²×DCR。电流越大，发热平方级上升。
导线线径选细，直流电阻 DCR 偏大；
实际工作有效值电流大于设计允许电流；脉冲电流要按有效值核算，不能只看峰值。
现象：线圈整体均匀发烫，慢慢烤焦漆皮，匝间短路。
✅解决：
加大导线截面积，选用更粗漆包铜线；
多股并联绕制，降低 DCR 直流电阻；
重新核算有效值电流，而不是只看峰值电流，降额使用。
2、高频趋肤效应、邻近效应发热（高频工况重点）
高频条件下，电流集中在导线表层，导线中心几乎不导电，等效有效截面积变小，发热急剧升高。粗单根漆包线高频反而发热严重。
✅解决：
工作频率几十 kHz 以上，改用利兹线（多股绝缘绞合线），抑制趋肤效应；
不要盲目用单根粗铜线做高频大电流空心线圈；
优化匝间距，减少邻近效应。
3、匝间短路，局部过热烧穿
绕线损伤：绕制时刮伤漆包漆膜；
振动环境：无骨架线圈振动摩擦，漆膜破损；
局部高温，漆膜老化，匝之间打火短路。
一旦出现匝间短路，匝数变少，电流进一步飙升，快速烧毁。
✅解决：
绕制工艺管控，避免刮伤漆膜；边角加倒角；
振动工况：骨架支撑，线圈整体灌封耐高温环氧树脂；
选用耐温等级更高导线：180℃（200 级）漆包线，不要用普通 130℃；
设计预留温升余量，不要让线圈长期高温运行。
4、散热条件太差，热量散不出去
空心线圈热量完全靠空气对流。
密闭壳体内，无通风；线圈紧贴塑料、PCB 板，热量堆积；
多个空心线圈密集排布，互相辐射加热；
屏蔽罩紧贴线圈，空气流通被阻断。
✅解决：
线圈周围留通风间隙，壳体开设通风孔；有条件增加风冷；
线圈与壳体、PCB、屏蔽罩保留距离，不要紧贴；屏蔽罩内径≥线圈外径 1.6 倍以上；
多个线圈分开布置，避免热叠加；
大功率空心线圈，可考虑导热灌胶，把热量传导到金属外壳散热。
5、自谐振频率 SRF 不足，工作在谐振附近
当工作频率接近或超过线圈自谐振频率，线圈阻抗特性畸变，产生巨大环流，线圈异常发热，不是正常工作发热。
✅解决：
工作频率必须低于自谐振 SRF 的 1/2；
多层线圈分布电容大，SRF 低，高频改用单层绕制；
降低匝间分布电容，必要采用蜂房绕法。
6、外部故障导致过流
后端器件短路、驱动电路故障，瞬时大电流灌入线圈。
✅解决：增加过流保护、熔断器，限制zui大电流。
二、工程整改优先级（实操顺序）
先测线圈温升、实测工作电流有效值，确认是否过载；
高频场合：检查是否趋肤效应，评估是否更换利兹线；
检查结构：通风、是否密闭、线圈是否紧贴壳体；
核查自谐振频率 SRF 是否满足工况；
机械振动环境，确认是否需要骨架 + 灌胶加固，防止漆膜磨损。
三、设计降额参考
漆包线温升建议控制：温升≤40‑50K，不要长期接近导线耐温极限；
电流降额：实际有效值电流取导线载流量的 50‑65%，密闭环境再打折；
高频＞20kHz，尽量避免单根粗铜线。
