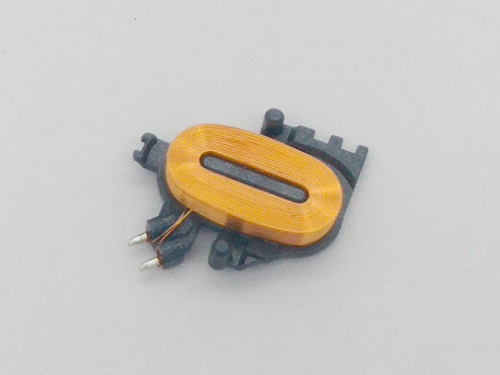

​线圈生产核心管控：线径、匝数、张力、绝缘、浸漆、引脚、散热、耐压，很多不良不是设备问题，是工艺、参数、操作误区，分绕线、绝缘、端子、浸漆、检测、物料六大类。
一、绕线工序多误区
张力调得越大越好
❌误区：张力拉很紧，认为排线整齐。
✅问题：漆包线被拉伸，导线截面积变小，直流电阻偏大；漆膜微裂纹，后期耐压击穿；细导线（0.05‑0.2mm）极易暗断，通电后时通时断。
✅正确：张力刚好排线整齐即可，细线张力要大幅降低。
排线一味追求紧密整齐，过度挤压
❌误区：排得越密越好。
✅问题：导线挤压变形，漆膜损伤；层间应力大，受热膨胀后线圈鼓包；高压线圈层间间隙过小，容易层间打火。
✅高压线圈允许微小间隙，不要硬挤。
匝数靠设备计数完全信任，不复核
❌误区：绕线机计数不会错。
✅问题：打滑、丢步、线头滑脱，计数器显示匝数够，实际少匝 / 多匝，电感、电压全部偏离。
✅对策：首件数匝数；批量用电感、电阻双重校验，不能只依赖绕线计数器。
起头、收尾线头随意弯折
❌误区：线头随便掰角度。
✅问题：漆包线根部折伤，漆膜开裂；振动环境后期断线。
✅线头弯曲半径大于导线直径 3 倍，禁止直角硬折。
细线高速绕线，忽略线嘴磨损
❌误区：线嘴磨损继续生产。
✅问题：刮伤漆包漆膜，留下隐性短路点，耐压测试偶尔过、偶尔击穿。
✅定期检查陶瓷线嘴，有划痕立刻更换。
二、绝缘相关误区（线圈烧毁 80% 和绝缘相关）
绝缘纸越厚绝缘越好
❌误区：加厚绝缘纸提升耐压。
✅问题：太厚导致线圈填充系数下降，线圈体积变大；散热变差，温升飙升；绝缘纸褶皱，反而形成气隙，高压下容易局部放电。
✅按耐压等级选对应厚度，保证平整无褶皱比加厚更重要。
绝缘纸搭接越多越安全
❌搭接大量重叠。
✅问题：局部凸起，绕线挤压破损漆膜；线圈鼓包。一般搭接 3‑5mm 足够。
忽略边角毛刺
骨架、挡边毛刺割破漆包线，很多短路故障根源，肉眼不容易发现。
✅骨架注塑件必须去毛刺，骨架尖角倒圆角。
不同耐温等级漆包线混用
比如 130 级漆包线搭配 180 级骨架。运行发热后漆膜先老化击穿，骨架还完好。
三、引线 / 端子焊接误区
高温长时间焊锡，认为焊久焊得牢
❌长时间烙铁烫漆包线。
✅问题：热量传导进线圈内部，内层漆膜受热老化脆化；当时测试 OK，使用一段时间内部层间短路。
✅快速上锡，控制加热时间；细线优先脱漆剂，不要硬烧漆膜。
脱漆过度
脱漆太长，裸露铜丝互相触碰，造成匝间短路；脱漆长度刚好满足焊接即可。
焊锡后不清理残留焊剂
助焊剂残留吸潮，在高温潮湿环境腐蚀铜线，慢慢断脚、漏电。
✅清洗助焊剂，或者选用免清洗助焊剂。
引线硬拉硬拽
焊接完成拉扯引线，线圈内部导线根部受拉力，振动工况发生内部断线。引线要做应力缓冲固定。
四、浸漆 / 灌胶工序高频误区
浸漆就是简单泡一下，时间随便
❌快速拿出来就算完成。
✅问题：气泡锁在线圈内部，潮气容易进入；散热差；匝间绝缘弱；高压线圈局部放电。
✅真空浸漆才是高质量线圈；普通浸渍要保证充分渗透，滴干多余漆。
漆越厚越好，大量堆漆
❌浸漆多次堆厚漆层。
✅问题：线圈内部固化不完全，内部软；外壳硬内部软；散热变差；线圈尺寸超差。多余漆必须滴干。
烘烤温度越高、时间越长越好
❌高温长时间烘烤。
✅问题：漆膜、绝缘材料过热老化变脆，线圈变脆震动容易开裂断线。
✅严格按照绝缘材料耐温设置烘烤曲线。
没干透就流转下工序
表面干内部没固化，后期发热胀气，绝缘快速失效。
五、测试检验误区
只做耐压测试就判定合格
❌耐压过了 = 线圈没问题。
✅耐压只能测对外、层间击穿；匝间微小短路耐压测不出来。匝间短路表现：电感变小、电阻变小、温升异常。
✅必须搭配：直流电阻、电感量、匝间冲击耐压，三项结合。
抽样测试，忽略隐性不良
漆膜微损伤，常温测试合格，通电发热后绝缘失效。
首件必须做温升模拟验证。
电阻偏差只看绝对值，不看温度影响
铜电阻随温度变化，冷热状态读数差异大，比对电阻要统一环境温度。
六、物料与环境误区
漆包线随意堆放，不防护
漆包线表面划伤、沾染灰尘油污；绕线带入线圈内部，造成绝缘缺陷。
骨架尺寸公差不在意
骨架挡边高度不足，绕线超宽，导线溢出，碰外壳短路。
忽视潮气
潮湿环境生产，线圈直接封装；潮气封在线圈内部，高压使用漏电击穿。浸漆 / 烘干就是除潮气。
七、使用端容易反馈的生产根源问题汇总
通电短时间烧线圈：匝间损伤、浸漆渗透差、绝缘被骨架毛刺割伤
时好时坏、间歇性失效：漆包线暗断、引线根部应力损伤
温升过高：张力过大线径拉细、填充过满散热差
耐压时过时不过：漆膜划伤、内部气泡、助焊剂吸潮
