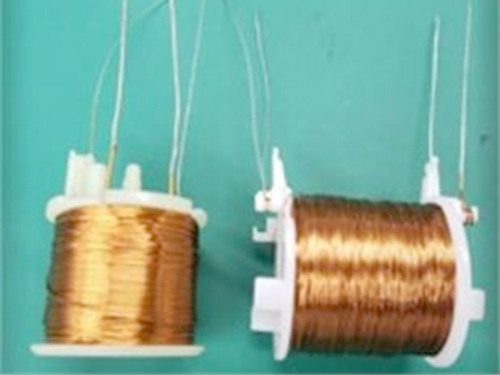

​线圈生产成品检验方法分为外观检验、电气性能检验、尺寸结构检验、可靠性破坏性抽检四大类，工厂 IQC / 制程 QC 常用。
一、外观目视检验

1. 导线：漆包线有无破皮、露铜、断线、多股散丝；线包有无跳线、塌线、乱绕、叠线。
2. 绝缘：绝缘纸、胶带、套管是否包好，有无破损、移位；绝缘胶带起翘、漏包。
3. 引脚 / 端子：引脚变形、歪斜、氧化、沾锡不良；焊盘虚焊、锡珠、连锡短路。
4. 骨架：塑料骨架开裂、缺料、变形；骨架有无烧焦。
5. 扎线 / 固定：扎带、捆线是否牢固，线圈有无松散。

二、电气性能测试（核心，关键项）

1. 直流电阻测试
用直流电阻测试仪，测线圈电阻；对比规格，判断：断线、少绕圈数、线径不对。
注意：温度会影响电阻，尽量恒温或记录环境温度换算。
2. 电感量 L 测试
LCR 电桥测量；判断圈数不足、线圈松散、磁芯装配间隙异常。
3. 匝间耐压（匝间冲击测试）【非常重要】
匝间冲击耐压仪，检测漆包线层间短路（内部微短路，电阻 / 电感不一定能测出）。
- 原理：高压脉冲，对比波形；波形异常 = 匝间短路。
马达、变压器线圈必测。
4. 绝缘耐压（Hi-Pot 高压耐压）
耐压测试仪，线圈绕组对骨架 / 铁芯 / 外壳施加高压（AC/DC），测漏电流；
目的：检测绕组与外部之间绝缘击穿风险。
5. 绝缘电阻测试
兆欧表（摇表），测绕组对地绝缘电阻，评估绝缘老化、破损。

三、尺寸与结构检验

1. 外形尺寸卡尺：线圈外径、高度、引脚间距，是否符合图纸。
2. 圈数抽检：圈数测试仪（匝数仪），不用拆线圈直接读出匝数，核对是否少绕多绕。
3. 拉力测试：端子 / 引线拉力，检查引线会不会被拉出、脱焊（抽检）。

四、可靠性破坏性 / 环境抽检（批次抽检，不做全检）

1. 焊锡热冲击：引线浸锡，看漆膜是否起泡脱落。
2. 高低温循环：高低温箱，冷热交替，验证绝缘、漆包线耐温。
3. 湿热老化：恒温恒湿箱，测试绝缘电阻衰减、引脚氧化。
4. 振动测试：模拟运输，看线圈是否松散、断线、虚焊。
5. 盐雾测试：有防锈要求的端子，盐雾试验。
✅ 快速区分：必做全检项目 vs 批次抽检
- 100% 全检：外观、直流电阻、匝间冲击耐压；高压耐压（根据产品风险等级）
- 批次抽检：电感、匝数、尺寸、引线拉力、环境可靠性

五、常见不良对应检验手段

- 断线：直流电阻无穷大
- 少圈：电阻偏大、电感偏小、匝数仪检出
- 匝间微短路：匝间冲击仪（电阻电感可能看不出）
- 对地绝缘破损：Hi-pot 耐压、绝缘电阻
- 漆包线破皮露铜：目视 + 耐压
