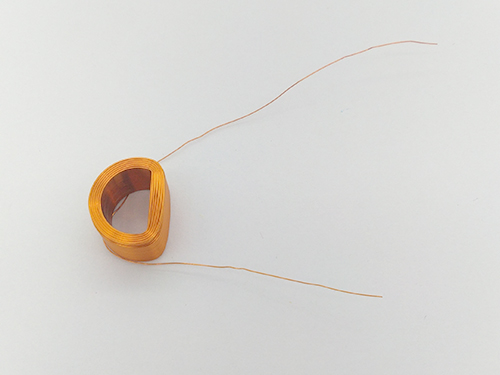

​插件线圈的电感的 “耐电流” 一般分两个指标：饱和电流 Isat（磁芯饱和，电感下降）、温升电流 Irms（铜线发热，温度超标），两者哪个先到，就是这个线圈的电流上限。具体如下：
一、导线相关（决定温升电流 Irms）

1. 漆包线线径
线径越粗 → 截面积越大 → 直流电阻 DCR 越小 → 同样电流发热越小，允许更大电流。
插件线圈优势就是可以上粗线；细线匝数再多，大电流下极易发热烧漆包。
注意：同等骨架空间，粗线只能绕更少匝数，电感量会降低。
2. 导线材质
普通铜漆包常用；铜包铝电阻大，发热高，耐流差；高纯铜、利兹线（高频）发热更低。
3. 绕线方式
排线整齐、不交叉堆叠，散热更好；乱绕层叠会热量堆积，局部热点，降额定电流。

二、磁芯 / 磁材相关（决定饱和电流 Isat，功率电感重点）

1. 磁芯材质
- 铁粉芯、铁硅铝：饱和磁通 Bs 高，耐直流偏磁好，大电流不容易饱和，适合大功率插件电感
- 锰锌铁氧体：Bs 偏低，电流大容易磁饱和，电感快速跌落，适合中小电流高频滤波
磁芯一旦饱和，电感值大幅下降，基本失去储能作用，电流会失控。
2. 磁芯有效截面积 Ae
磁芯横截面积越大，磁通密度 B=LI/(N・Ae) 越低，越不容易饱和。工字电感本体越大，Ae 越大，Isat 越高。
3. 气隙大小开气隙是提升饱和电流常用手段。
气隙越大，磁芯不容易饱和，Isat 明显变大；代价是同等匝数下电感量降低。工字、EE 型插件电感大多会磨气隙。
4. 磁芯体积
整体磁芯体积大，热容量大，散热好，同时 Ae 大，兼顾饱和与温升。

三、骨架与结构

1. 骨架窗口面积
窗口大，才能容纳更粗的铜线，是绕粗线的前提。骨架空间不足，想加大线径就绕不下。
2. 引脚结构
插件引脚是电流传导的通道：引脚粗、和漆包线焊接牢固，不会引脚过热、脱焊；引脚细 / 焊点虚，大电流下焊点先发热失效。
引脚与漆包线的焊接点是常见失效点。
3. 封装与浸漆 / 包胶带
浸漆、环氧包封：绝缘提升，但会降低散热，温升电流会略下降；开放式线圈散热更好。
屏蔽罩：屏蔽漏磁，但会阻碍散热。

四、匝数 N

在相同磁芯：匝数越多 → 同样电流下磁通 B 越高 → 更容易饱和，Isat 下降；同时匝数多，导线更长，DCR 变大，发热变大，Irms 也下降。
想要高电感 + 大电流，矛盾：高电感需要多匝，多匝会降低耐流，需要加大磁芯 / 加气隙来补偿。

五、工作条件（外部因素）

1. 环境温度
环境温度越高，线圈散热余量越小，允许的额定电流就要降额使用。
2. 工作频率
高频时除直流电阻，还有交流铜损（趋肤效应），有效电阻变大，发热增加，耐流下降；高频大功率会选用利兹线缓解。
3. 散热条件
PCB 铜箔大小、是否靠近热源、有无风冷；插件线圈本体悬空比贴板散热好。
